產品概況和適用范圍

Y2EJ系列(IP54)電磁制動三相異步電動機是Y2系列(IP54)三相異步電動機的派生系列電動機產品。機座號從63到250共12個機座號，功率從0.12kW到55kW，極數有2、4、6、8極，共72個規格。

Y2EJ系列(IP54)電磁制動異步電動機的功率等級、安裝尺寸、絕緣等級、工作方式、冷卻方式、使用條件等均與Y2系列相應規格相同，執行標準JB/T8680-2008《 Y2系列(IP54)三相異步電動機技術條件》和參照JB/T6456- 1992《YEJ系列(IP44)電磁制動三相異步電動機技術條傳》進行改進產晶。

電磁制動器額定電壓：電動機機座號為71-100為直流99V，112-250為流170V。

Y2EJ系列電動機適用于要求快速停止，準確定位。往復運轉，頻繁起動，防止滑行的各種機械中作主軸轉動和輔助傳動用。如升降機械、運輸機械、包裝機械、印刷機械、食品機械、建筑機械、木工機械、減速機械、冶金機械、鍛壓機械等。

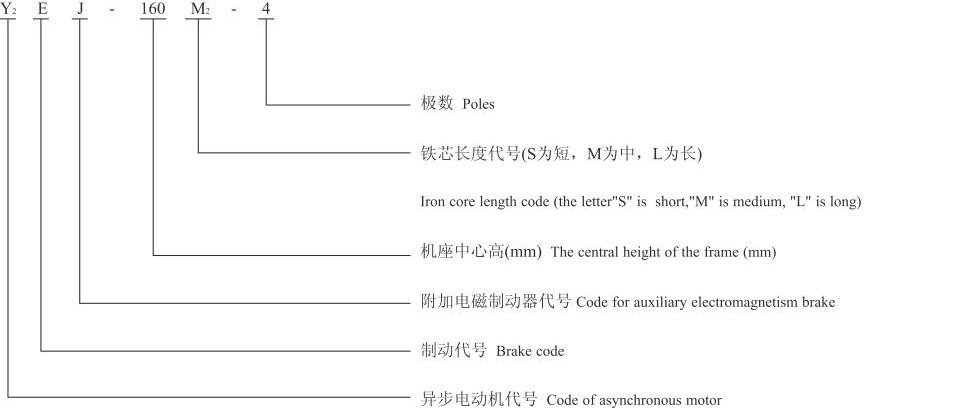

型號說明

Y2EJ系列(IP54)電磁制動三相異步電動機結構特點與運行原理

Y2EJ系列(IP54)電磁制動三相異步電動機定轉于與Y2系列通用，附加的電磁鐵由直流勵磁。當電動機接通三相電源，電磁鐵也同時接通，并產生電磁吸力，將銜鐵吸合，使盤式制動器的摩擦面與靜止的摩擦副相脫離，電動機在電磁轉矩的作用下開始轉動，斷電后，電磁鐵同時斷電，電磁鐵的電磁吸力消失，銜鐵在制動彈簀的甌力下，與盤式制動器摩擦面接觸，產生摩擦力矩，使電動機停轉。電動機在停電制動后，如果需要改變一下轉子的位置，可借助于釋放裝置來實現。轉動釋放螺釘，可帶動兩個特殊滑塊，使之產生互相位移，將盤式制動器與靜止摩擦副相脫開。

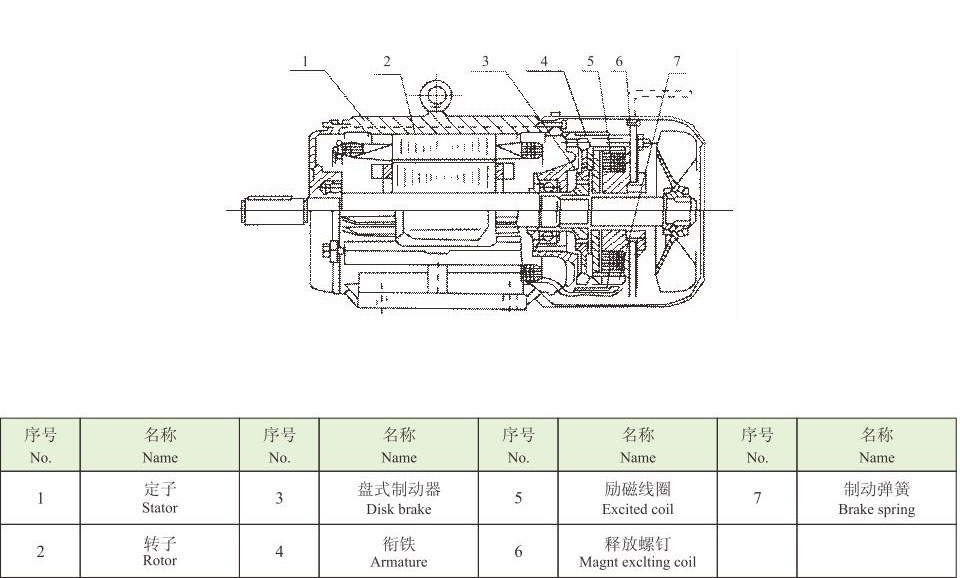

YEJ系列(IP54)電磁制動三相異步電動機結構圖

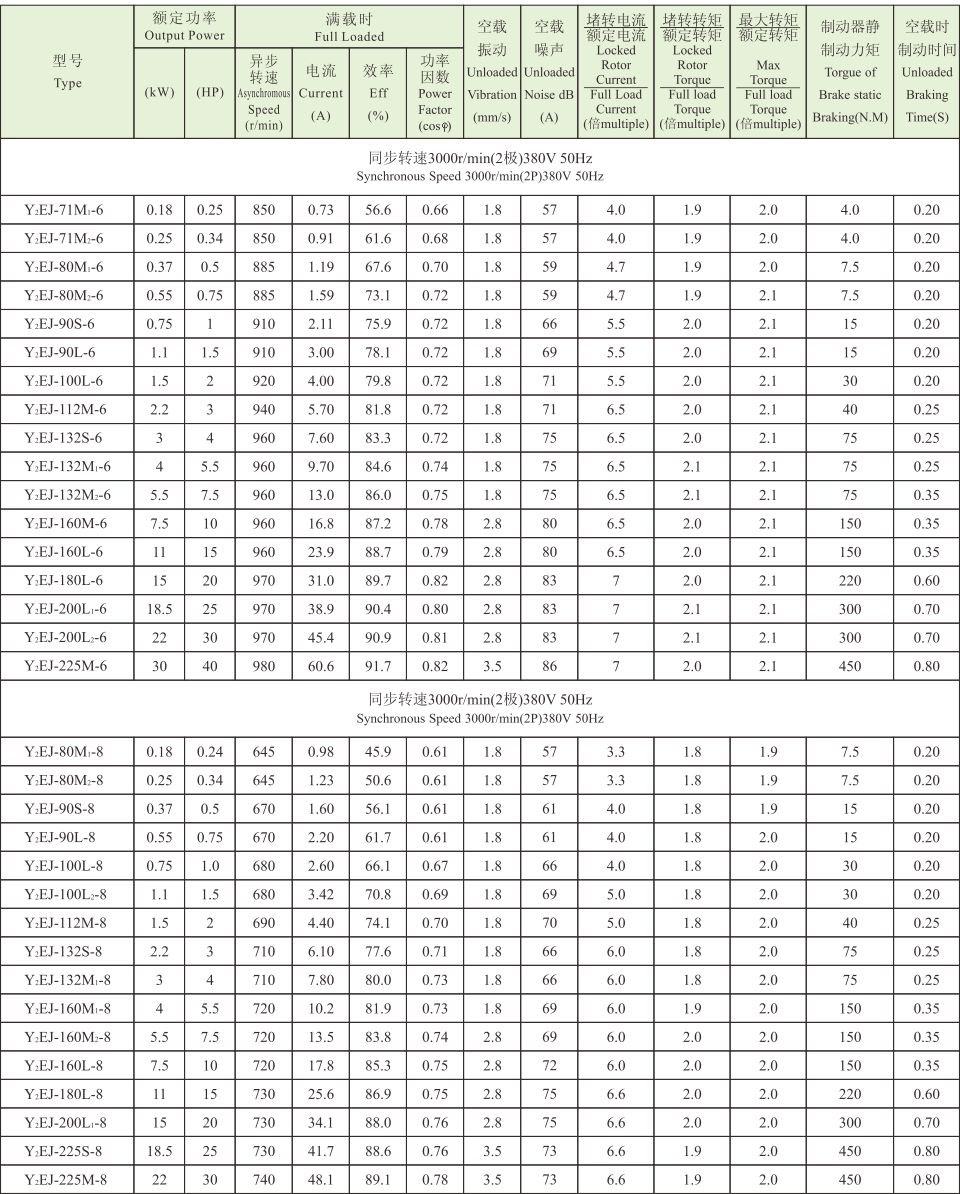

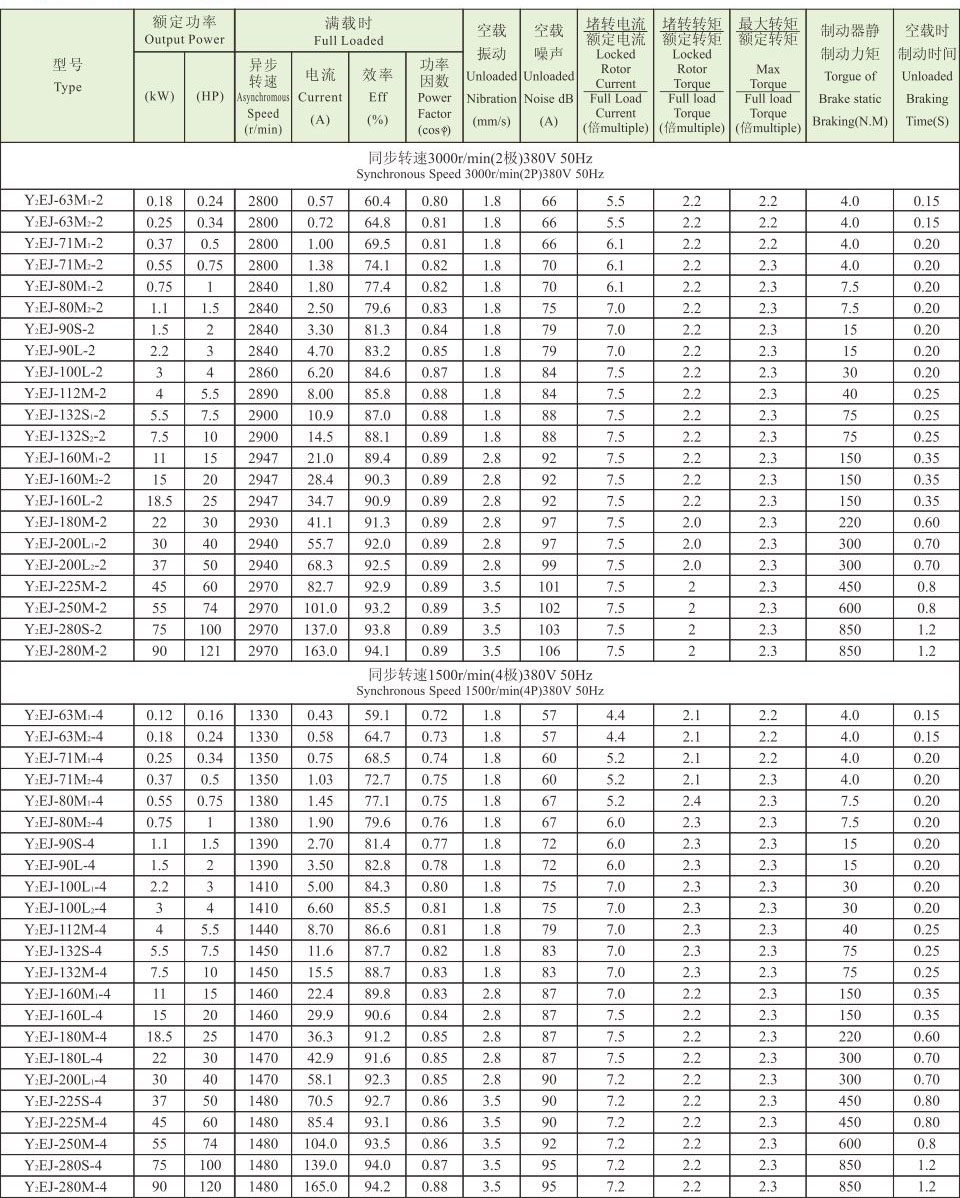

技術參數

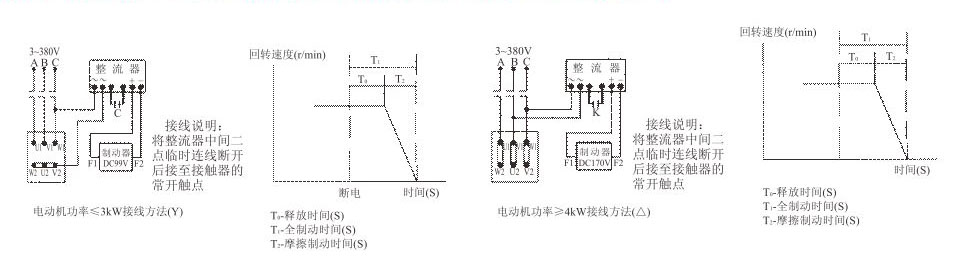

電磁制動三相異步電動機的接線方法和制動器的時間特性曲線圖

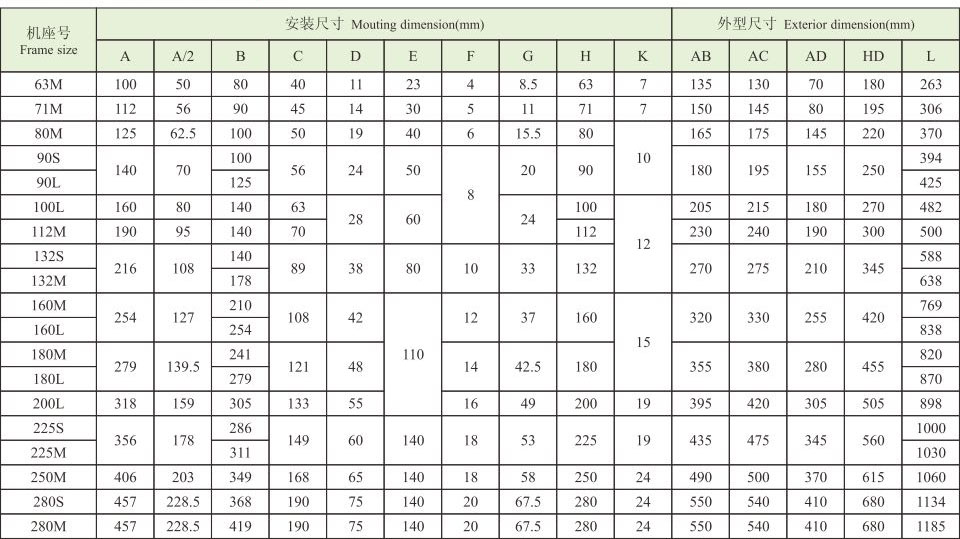

機座帶底腳，端蓋上無凸緣-IMB3

技術參數

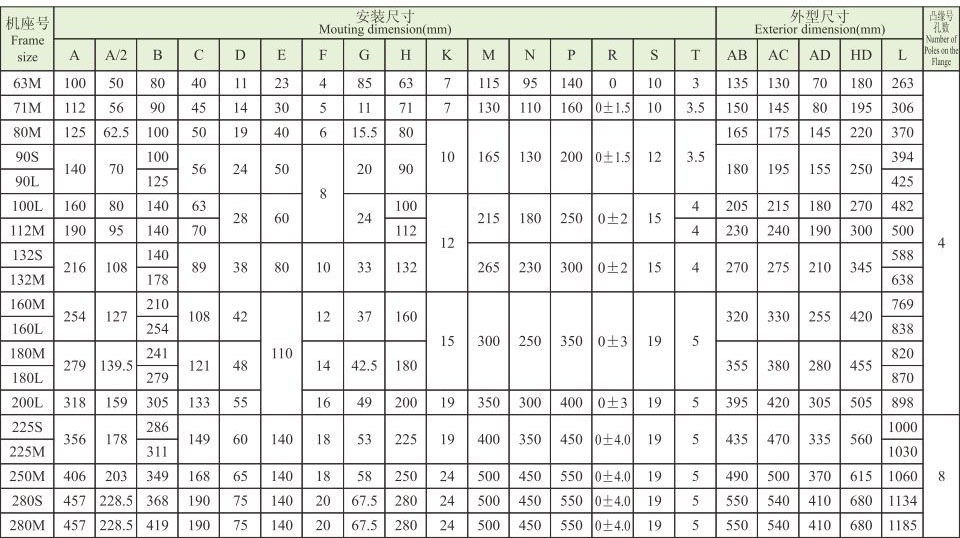

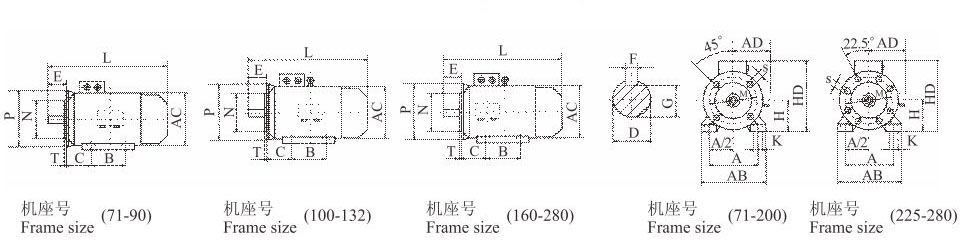

機座帶底腳,端蓋上有凸緣(帶通孔)-IMB35

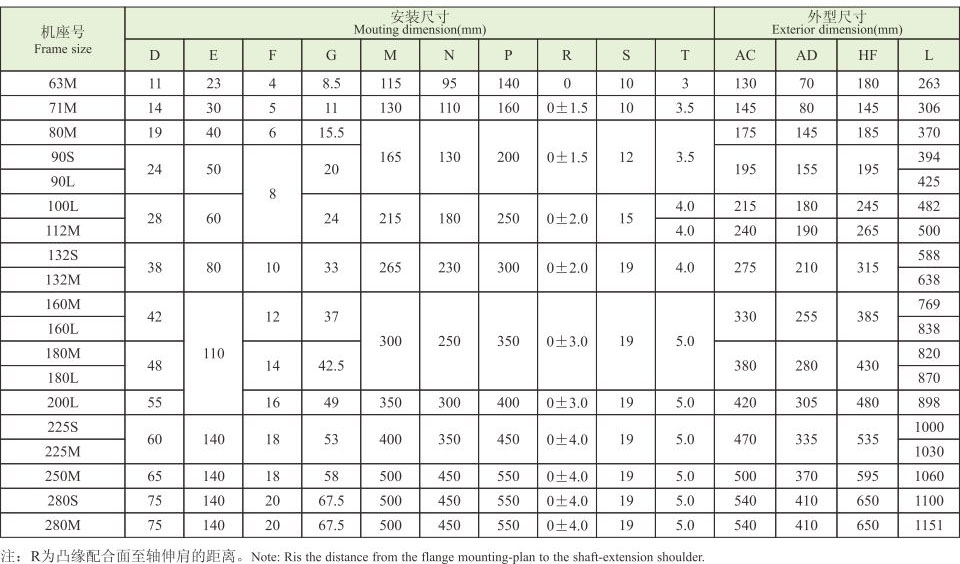

技術參數

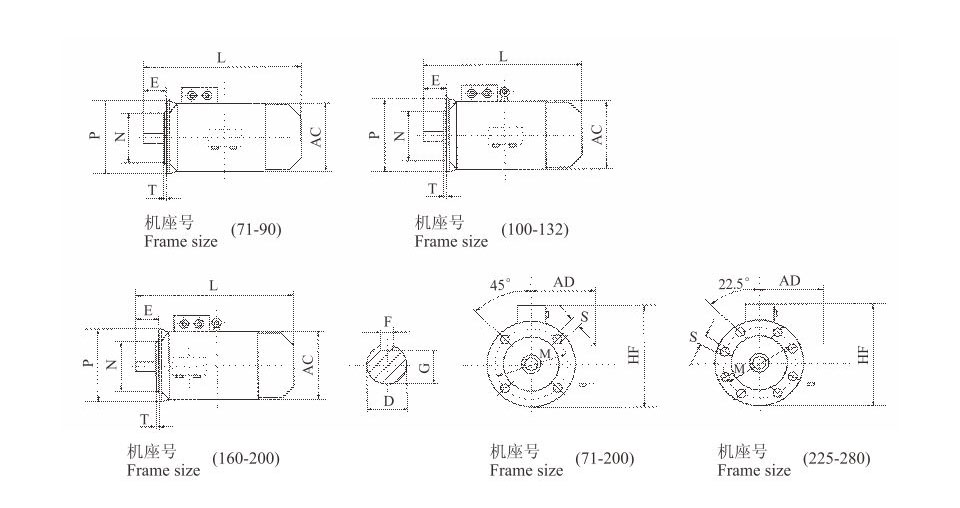

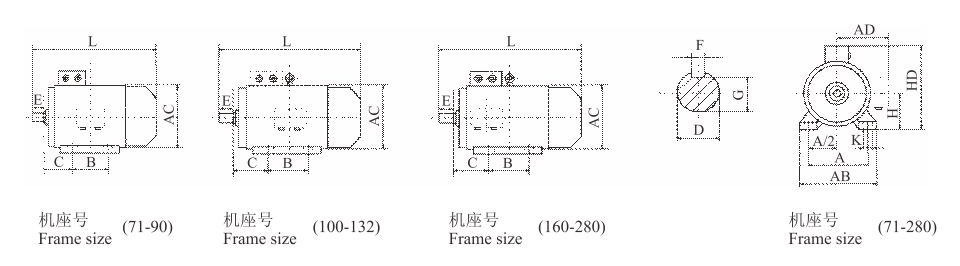

機座不帶底腳，端蓋上有凸緣(帶通孔)-IMB5

技術參數
